PA/PE/PB/PG/PNシリーズ

当製品は生産が終了しました。

  • 種類

  • PAシリーズ
  • PEシリーズ
  • PBシリーズ
  • PGシリーズ
  • PNシリーズ

低価格シリーズ、出力軸ボールベアリング・ストレートタイプ（角フランジ型通し穴）
◎バックラッシュは1タイプのみ
◎出力軸はキー有のみ
◎平歯車
4形式15種類（3～100）の減速比があります。

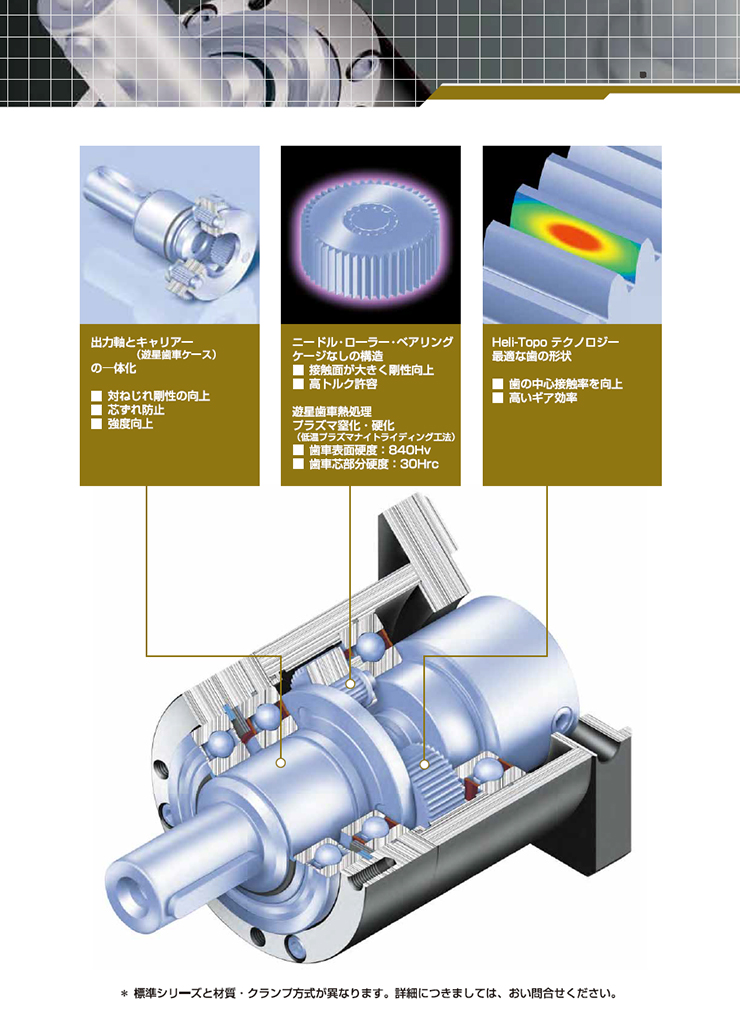

Pシリーズの詳細

  • 仕様

  • PAシリーズ
  • PEシリーズ
  • PBシリーズ
  • PGシリーズ
  • PNシリーズ

仕様

型式 Stage 減速比(2) PB060 PB090 PB115 PB142
許容定格出力トルク T2N(1) Nm 1 3 14 39 104 215
4 12 31 85 176
5 14 39 104 215
7 12 33 91 195
10 9 26 65 150
2 15 14 39 104 215
16 12 31 85 176
20 12 31 85 176
25 14 39 104 215
30 14 39 104 215
35 12 33 91 195
40 12 31 85 176
50 14 39 104 215
70 12 33 91 195
100 9 26 65 150
入力回転速度　n1N rpm 1,2 3～100 4,500 4,000 3,600 3,000
バックラッシュ(4) arcmin 1 3～10 ≤8 ≤8 ≤6 ≤6
2 15～100 ≤10 ≤10 ≤8 ≤8
ねじれ剛性 Nm/arcmin 1,2 3～100 3.7 7.2 15.1 60.5
最大許容ラジアル荷重 F2rB(3) N 1,2 3～100 770 1,750 1,890 3,720
最大許容スラスト荷重 F2a1B(3) N 1,2 3～100 385 875 945 1,860
重量 kg 1 3～10 0.9 2.2 4.3 10.0
2 15～100 1.2 3.0 5.7 13.3
周囲温度 ℃ 1,2 3～100 -10℃～40℃
潤滑剤 1,2 3～100 合成グリース
保護等級 1,2 3～100 IP64
取付方向 1,2 3～100 自在
騒音（n1＝3000r/min） dB 1,2 3～100 ≤68 ≤70 ≤72 ≤74

イナーシャ

型式 Stage 減速比(2) PB060 PB090 PB115 PB142
入力軸換算慣性モーメント J1 kg・cm2 1 3 0.15 0.53 3.00 10.69
4 0.15 0.51 2.83 10.08
5 0.15 0.50 2.80 9.96
7 0.15 0.50 2.79 9.91
10 0.15 0.50 2.79 9.89
2 15 0.15 0.50 2.80 9.96
16 0.15 0.51 2.83 10.08
20 0.15 0.50 2.80 9.96
25 0.15 0.50 2.80 9.96
30 0.15 0.50 2.80 9.96
35 0.15 0.50 2.80 9.96
40 0.15 0.50 2.79 9.89
50 0.15 0.50 2.79 9.89
70 0.15 0.50 2.79 9.89
100 0.15 0.50 2.79 9.89

寸法図

寸法図

単位：mm

寸法 PB060 PB090 PB115 PB142
D1 70 100 130 165
D2 5.5 6.5 9 11
D3 h7 16 20 24 40
D4 h7 50 80 110 130
D5 17 25 40 50
D6 M4×0.7P M5×0.8P M8×1.25P M12×1.75P
D7 80 120 155 190
D8 50 70 90 120
L1 60 90 115 142
L2 25 40 50 80
L3 2.5 3 3.5 3.5
L4 1 1 1.5 1.5
L5 16 28 32 63
L6 3 5 7 8
L7 1 1 1.5 2
L8 1-stage 58 81 97 134
2-stage 82.5 114 136.5 187
L9 4.5 4.8 7.2 10
L10 10 12.5 19 28
L11 13 17 20 25
C1* 46 70 100 130
C2* M4×0.7P M5×0.8P M6×1P M8×1.25P
C3* ≤12 ≤16 ≤24 ≤32
C4* 30 34 40 50
C5* G6 30 50 80 110
C6* 3.5 8 4 5
C7* 52 72 92 122
C8* 21.5 21.5 20 24
C9* 1-stage 104.5 142.5 167 238
2-stage 129 175.5 206.5 291
C10* 14.5 15.5 13 16
B1 h9 5 6 8 12
H1 18 22.5 27 43

※C1～C10は取り付けるモーターによって寸歩が変わりますのでご注意ください。詳しくはデザインツールでご確認下さい。

(1) 加速トルクが許容定格出力トルクの×1.8を超える時は、お問い合わせください。
(2) 減速比（i=N in/ N out）
(3) F2rBは出力軸長さの中央、出力回転数100r/minでの値です。 F2aBは出力回転数100r/minでの値です。
(4) バックラッシュは許容定格出力トルクT2nの2％での値です。
